900–1700nm dalga boyunda nem, dolgu seviyesi ve malzeme ayrımı gibi görünür ışıkta saklı kalan detaylar.
Görünür ışıkla (yaklaşık 400–700 nm) çalışan kameralar, bir nesnenin yüzeyinden yansıyan rengi ve dokuyu yakalar. Ancak nem, dolum seviyesi veya malzeme cinsi gibi pek çok kritik özellik bu bantta tamamen saklı kalır. Kısa dalga kızılötesi, yani SWIR (Short-Wave Infrared) bandı, bu görünmeyen detayları açığa çıkarmak için endüstriyel görüntülemenin en güçlü araçlarından biridir. SWIR tipik olarak 900–1700 nm dalga boyu aralığını kapsar.
SWIR Nedir, NIR'den Farkı Ne?

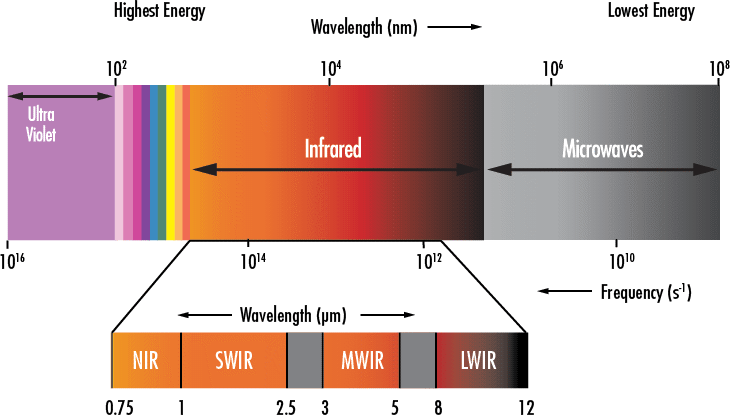

Daha önce yakın kızılötesi (NIR, ~780–1000 nm) bandını ele almıştık. SWIR bandı, NIR'in hemen ötesinde yer alır ve dalga boyu arttıkça malzemeyle etkileşim karakteristiği belirgin biçimde değişir. NIR çoğunlukla standart silikon (CMOS) sensörlerle, dar bir bantta görüntülenebilir. Ancak silikon sensörler yaklaşık 1100 nm civarında duyarlılığını yitirir; bu noktadan sonrasını görmek için farklı bir sensör teknolojisi gerekir.
İşte bu noktada InGaAs (İndiyum Galyum Arsenik) sensörler devreye girer. InGaAs sensörler, silikonun "kör" olduğu 1000–1700 nm aralığında yüksek kuantum verimiyle çalışır. Bu sayede SWIR kameralar, görünür ve NIR bantta hiçbir ipucu vermeyen olayları görüntüleyebilir. Kısacası SWIR, NIR'in basit bir uzantısı değil; farklı sensör fiziği ve farklı uygulama dünyası anlamına gelir.
Termal Kameradan Önemli Bir Fark
SWIR sıklıkla termal (uzun dalga kızılötesi, LWIR) görüntülemeyle karıştırılır, oysa ikisi temelden farklıdır. Termal kameralar nesnenin kendi sıcaklığından yaydığı ısı emisyonunu ölçer; karanlıkta bile çalışır çünkü görüntüledikleri kaynak nesnenin kendisidir. SWIR ise yansıma temellidir. Tıpkı görünür ışık gibi, SWIR de bir ışık kaynağına ihtiyaç duyar ve nesneden yansıyan ışığı yakalar.
Bu fark pratikte çok şey değiştirir: SWIR görüntüleri görünür banttaki gibi gölgeler, dokular ve keskin kenarlar içerir; sıcak/soğuk haritası değil, tanıdık bir görüntü elde edersiniz. Bunun bedeli ise uygun aydınlatma gerekliliğidir.
Su ve Nem: SWIR'in En Güçlü Yanı
SWIR'i benzersiz kılan en önemli özellik, suyun bu bandı güçlü biçimde absorbe etmesidir. Su molekülleri 1450 nm civarında belirgin bir absorpsiyon bandına sahiptir. Bu nedenle nemli bölgeler SWIR görüntüsünde koyu, kuru bölgeler ise açık görünür.
Bu özellik, görünür ışıkta ayırt edilemeyen pek çok problemi tek bakışta görünür kılar:
- Kuruluk-nem haritalama: Gıda, kağıt, tekstil ya da tarım ürünlerinde nem dağılımının homojen olup olmadığını tespit edebilirsiniz.

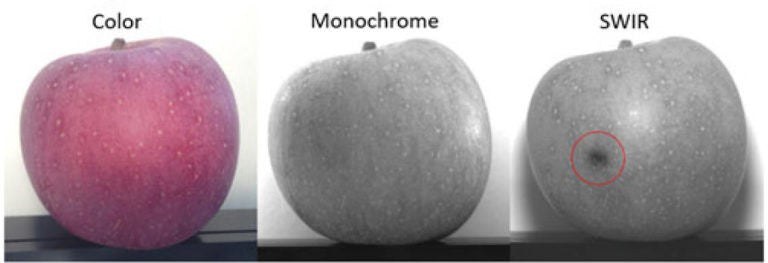

- Sızıntı ve ıslaklık: Ambalaj içindeki nem kaçağı veya yüzeydeki gizli ıslaklık SWIR'de koyu lekeler olarak ortaya çıkar.
- Kurutma süreci kontrolü: Fırın ve kurutma hatlarında ürünün yeterince kuruyup kurumadığını gerçek zamanlı izleyebilirsiniz.
Şeffaf Ambalaj İçinden Görmek

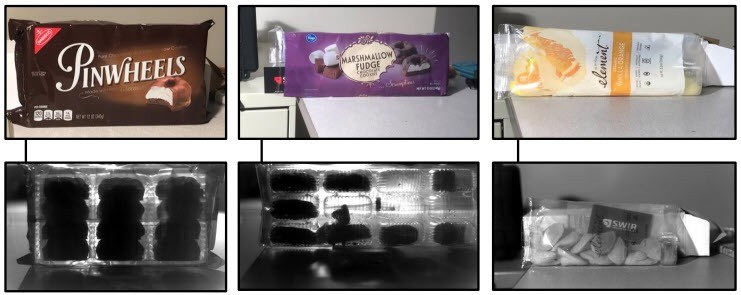

Pek çok plastik ve ambalaj malzemesi SWIR bandında yarı saydam davranır. Görünür ışıkta opak veya renkli görünen bir şişe ya da poşet, SWIR'de büyük ölçüde geçirgen hale gelebilir. Bu sayede ambalajı açmadan dolum/dolgu seviyesini doğrulayabilirsiniz.

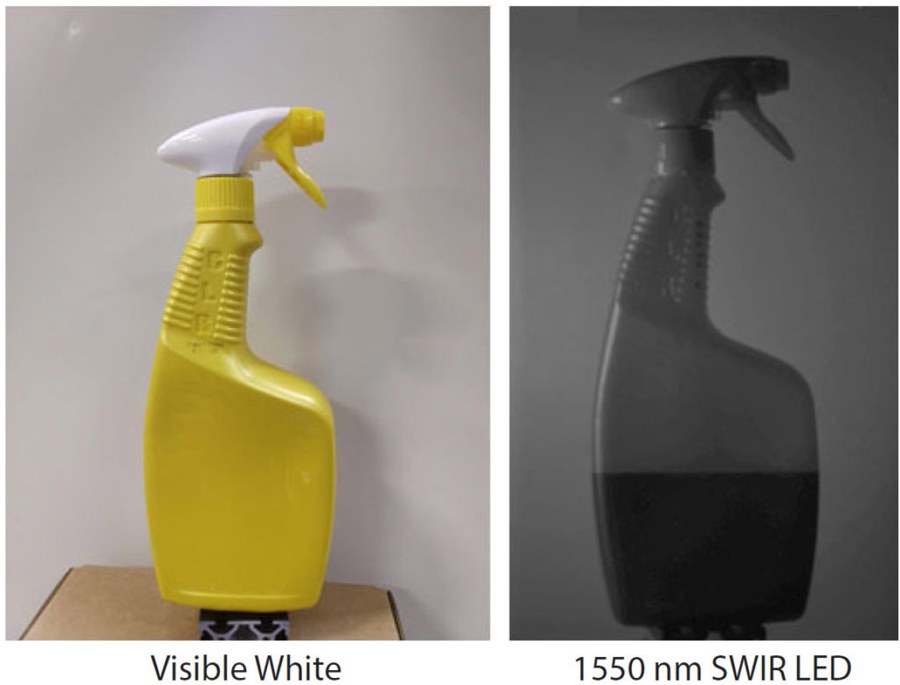

Sıvı dolu kaplarda dolum çizgisi, koyu sıvı ile açık hava boşluğu arasında net bir kontrast oluşturur. Aynı prensip, kapalı kutularda eksik dolum, hava boşluğu veya yanlış yerleşmiş içerik gibi kusurların yüksek hızlı hatlarda tespitinde kullanılır.
Malzeme Ayrımı ve Geri Dönüşüm

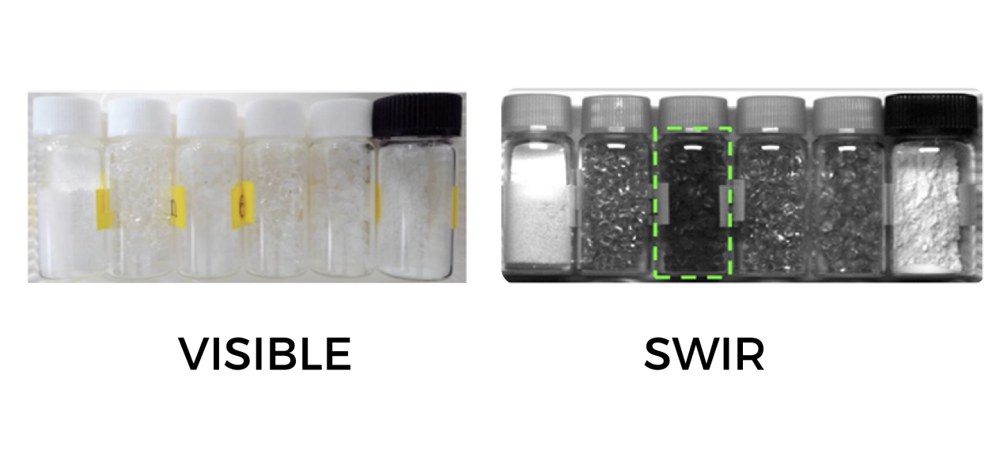

Farklı malzemeler SWIR bandında farklı spektral imzalara sahiptir. Çıplak gözle aynı görünen iki plastik parçası, SWIR'de belirgin biçimde farklı parlaklık değerleri üretebilir. Bu yüzden SWIR, malzeme ayrımının endüstriyel standardı haline gelmiştir.
- Geri dönüşüm: PET, HDPE, PP, PS gibi plastik türleri SWIR ile otomatik olarak ayrıştırılabilir; ayıklama tesislerinin temelini bu teknoloji oluşturur.
- Sahtecilik ve karışım tespiti: Görünüşte aynı olan malzemelerdeki katkı veya tağşiş SWIR imzasından yakalanabilir.
- Gıda ayıklama: Yabancı madde, kabuk veya bozulmuş ürün, çevresinden farklı yansıma verdiği için ayırt edilir.
Yarı İletken ve Güneş Paneli Muayenesi
Silikon, SWIR bandının bir kısmında (özellikle 1100 nm üzerinde) saydamlaşır. Bu, yarı iletken ve fotovoltaik endüstrisi için kritik bir avantajdır. SWIR kameralar silikon güneş hücrelerinin içinden görüntü alarak, görünür ışıkta erişilemeyen iç çatlakları, mikro kırıkları ve katman kusurlarını ortaya çıkarır. Aynı şekilde yarı iletken wafer ve yonga muayenesinde, malzeme içine gömülü hizalama işaretleri ve gizli kusurlar SWIR ile incelenebilir.
Tipik Uygulama Alanları
- Gıda ve içecek hatlarında dolum seviyesi ve nem kontrolü
- Plastik geri dönüşümünde otomatik malzeme ayrıştırma
- İlaç ve kozmetik ambalajlarında içerik doğrulama
- Güneş paneli ve yarı iletken muayenesinde gizli çatlak tespiti
- Tarım ürünlerinde olgunluk, nem ve yabancı madde ayıklama
- Kağıt, tekstil ve kaplama proseslerinde kuruluk haritalama
Sonuç
SWIR görüntüleme, nem, dolum seviyesi ve malzeme cinsi gibi görünür ışıkta tamamen saklı kalan bilgileri ölçülebilir hale getirir. InGaAs sensörlü SWIR kameralar, yansıma temelli yapısı sayesinde tanıdık ama tamamen yeni bir görüş açar. Doğru sonucu almak için kamera, sensör bandı, aydınlatma ve filtre seçiminin birlikte ele alınması gerekir. Aremak olarak Hikrobot SWIR kameraları ve eksiksiz aydınlatma çözümleriyle projenizin her aşamasında yanınızdayız; endüstriyel kamera portföyümüzü inceleyebilir, uygulamanıza en uygun çözümü birlikte belirleyebiliriz.
