Yaklaşık 780 nm ile 1 mm aralığındaki elektromanyetik dalgalar kızılötesi (IR) radyasyon olarak adlandırılır. NIR bant endüstriyel görüntülemede görünmez kusurları açığa çıkarmak için güçlü bir araçtır.

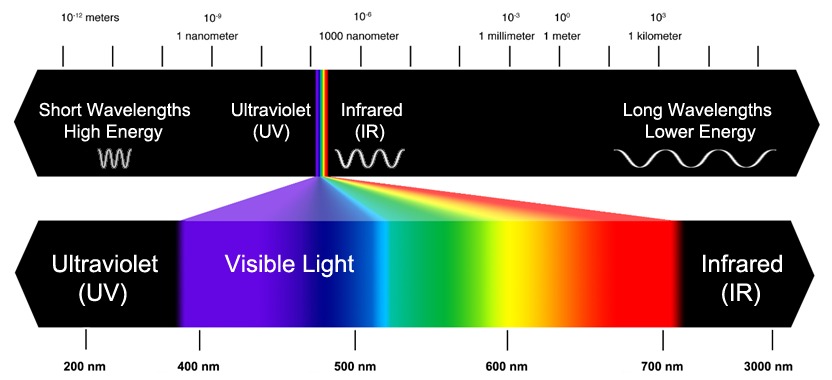

Yaklaşık 780 nm ile 1 mm dalga boyları aralığındaki elektromanyetik dalgalar kızılötesi (IR) radyasyon olarak adlandırılır. Endüstriyel uygulamalarda çoğunlukla 780–3000 nm spektral aralığına denk gelen yakın kızılötesi (NIR) bant kullanılır. Bu bantta hassas kamera sensörleri ile NIR band-pass veya high-pass filtreler bir arada kullanılarak yalnızca NIR radyasyon görüntülenebilir.

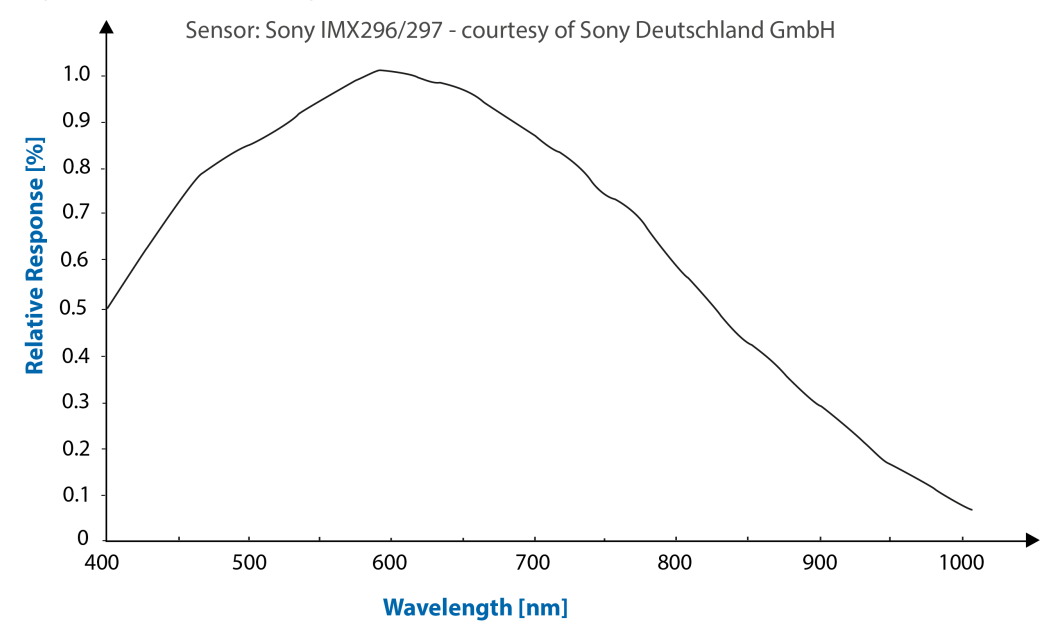

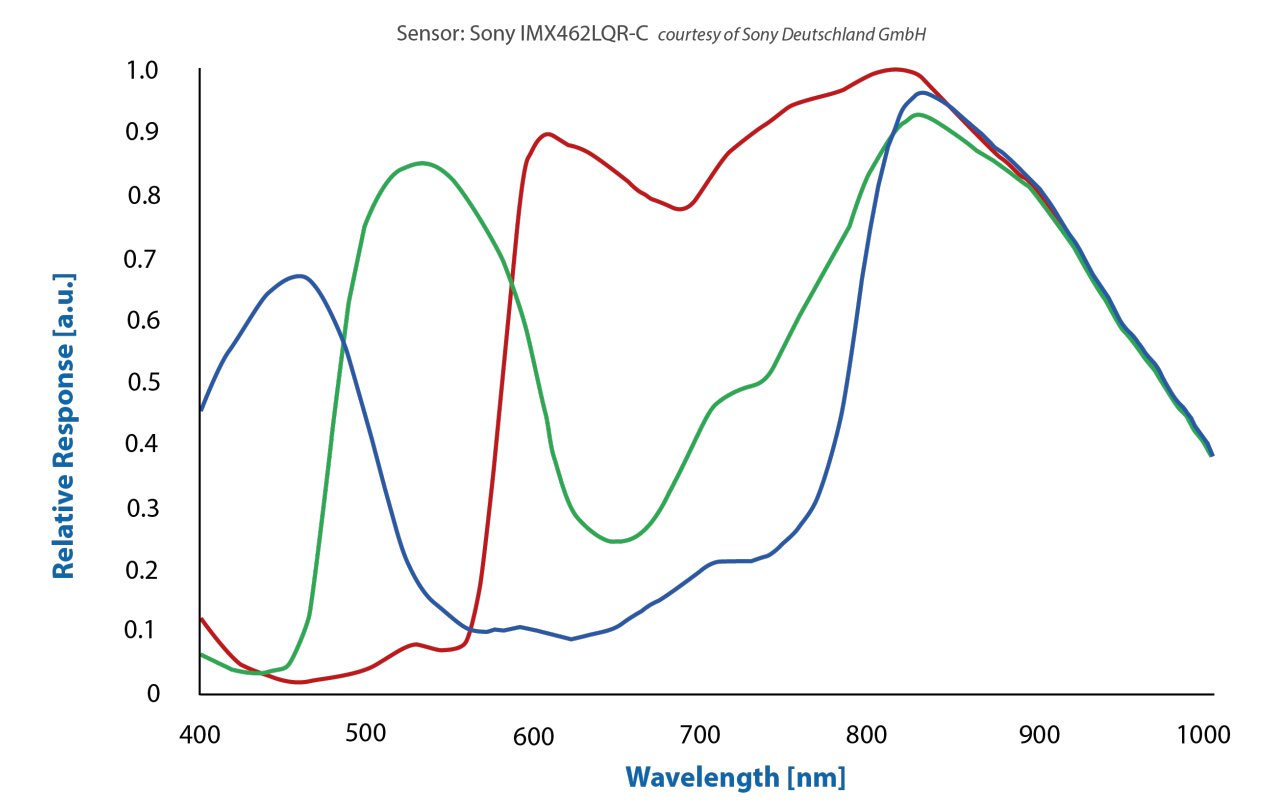

780–1000 nm aralığındaki incelemeler için bu bantta hassasiyeti yüksek kamera sensörleri kullanılır. Aşağıda renkli ve monokrom iki sensörün spektral tepki grafikleri yer alıyor.

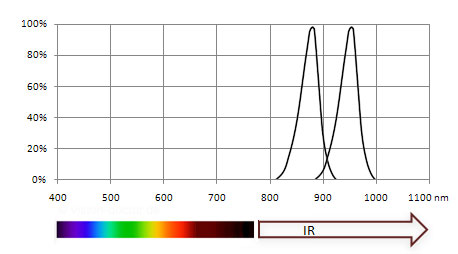

NIR bantta görüntülemede, kamerayla birlikte tercihen 870 nm veya 950 nm dalga boylarında aydınlatan LED'ler kullanılır. Aşağıda endüstriyel görüntülemede yaygın LED'lerin spektral karakteristikleri görülüyor.
Neden IR Bantta Görüntüleme?

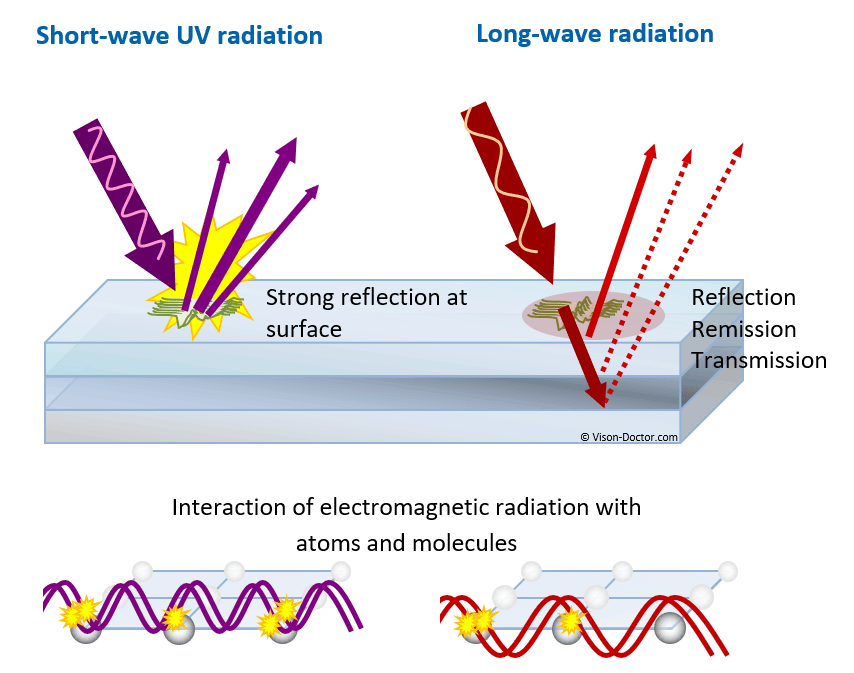

Dalga boyu arttıkça elektromanyetik dalgalar malzemeyle daha az etkileşime girer; bu sayede IR ışık malzemenin daha derine nüfuz edebilir ve daha az yüzey yansıması üretir. Bazı durumlarda nesnenin arkasını görmek bile mümkün olur.
Ayrıca IR ışık insan gözüyle görülemediğinden, normal aydınlatmanın rahatsız edici olabileceği istasyonlarda da tercih edilebilir.
Tipik Uygulama Alanları
Ambalaj İncelemesi: Renkli boya ile yapılan baskılar (siyah hariç) IR bantta görünmez. Bu sayede transparan ambalajların içindeki nesneler veya baskı altındaki çizikler net biçimde görüntülenebilir.
OCR Uygulamaları: Banknot ve kredi kartlarındaki yazıların okunmasında NIR bant yaygın olarak kullanılır.

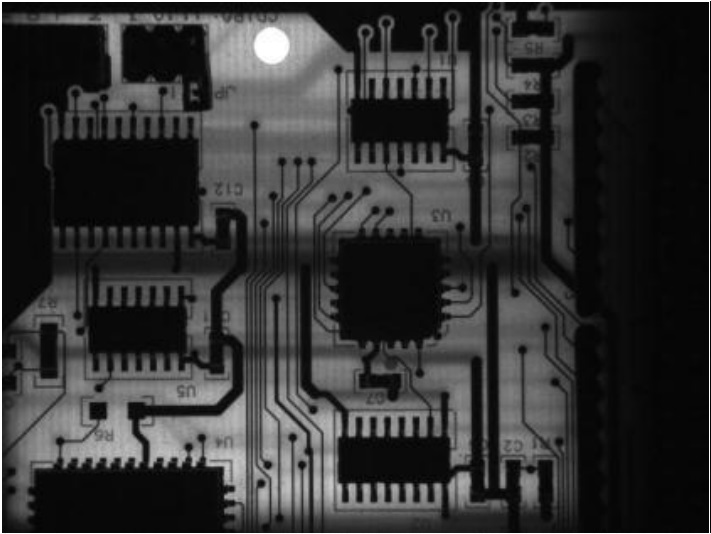

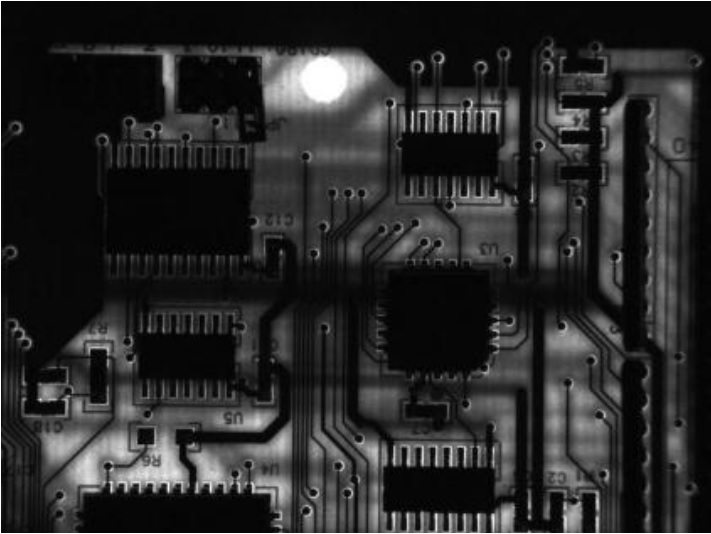

PCB Kontrolü: IR ışık malzemenin daha derinine nüfuz edebildiğinden PCB kartların kontrolünde daha detaylı görüntüler elde edilir.
İnsan Operatörlü İstasyonlar: İnsan operatör bulunan istasyonlarda, insanı rahatsız etmeden aydınlatma ve görüntüleme yapmak istenildiğinde IR aydınlatma eşliğinde IR görüntüleme tercih edilir.
Endüstriyel Kamera · Area Scan
Area Scan Kameralar

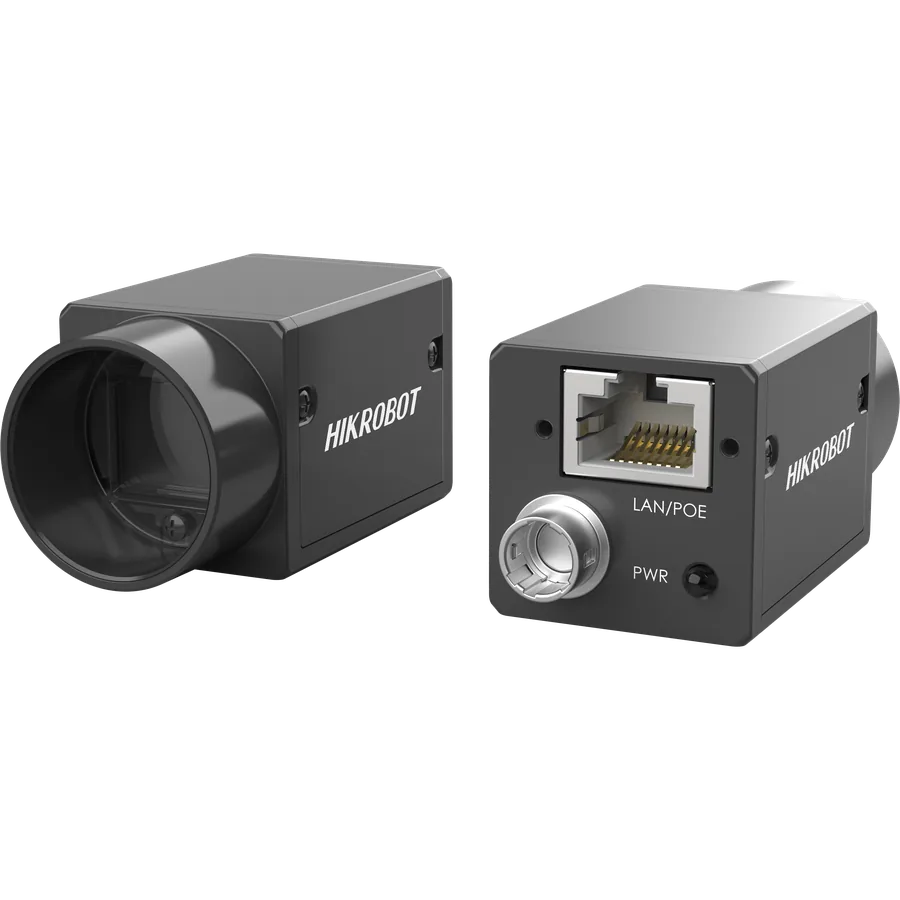

NIR bandında yüksek spektral hassasiyetli monokrom sensör seçenekleri sunan kameralar.
Ürünleri gör →

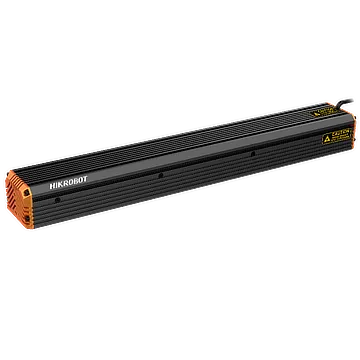

Aydınlatma · Bar
Bar Aydınlatma
NIR uygulamaları için 870/950 nm dahil tetiklenebilir yüksek yoğunluklu bar ışıklar.
Ürünleri gör →
Dikkat Edilmesi Gerekenler
Kameranızın IR cut-off filtre içermediğinden emin olun; bu filtre renkli kameralarda IR kullanım ihtimalini ortadan kaldırır. Uygulamanızdaki kameranın NIR bandında yeterli spektral hassasiyete sahip olduğunu doğrulayın. Mümkünse IR aydınlatmanızı tetikleyerek kullanın; bu sayede gereksiz emisyon ve güvenlik sorunlarından kaçınılabilir. Dar band-pass filtre kullanmak, dış ortam ışığının etkisini kolayca ortadan kaldırır.
Sonuç
NIR görüntüleme, görünür ışıkta tespit edilemeyen kusurları açığa çıkaran güçlü bir araçtır. Optik ve elektronik bileşen seçiminde uzman desteği almanız projenizin başarı şansını ve verimliliğini artırır. Aremak olarak 20 yıla yakın tecrübemizle her aşamada yanınızdayız.
