Sony IMX250MZR sensörünün cam, yansıma ve stres analizinde sağladığı pratik kazanımlar.
Standart bir endüstriyel kamera, sahnedeki ışığın yalnızca yoğunluğunu ve rengini ölçer; oysa ışığın bir de polarizasyon durumu vardır. Yansımalar, şeffaf malzemelerdeki iç gerilimler ve yüzey dokusu gibi pek çok özellik, ışığın titreşim yönünde gizlidir. Sony'nin Polarsens teknolojisi, tam da bu bilgiyi tek bir karede yakalamanızı sağlar. Bu yazıda Sony IMX250MZR sensörünün nasıl çalıştığını ve cam, yansıma ile stres analizinde size hangi pratik kazanımları sunduğunu ele alıyoruz.
Polarsens (IMX250MZR) Sensörü Nasıl Çalışır?

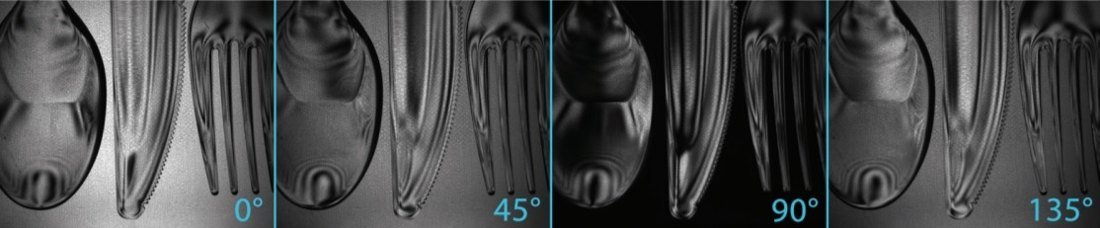

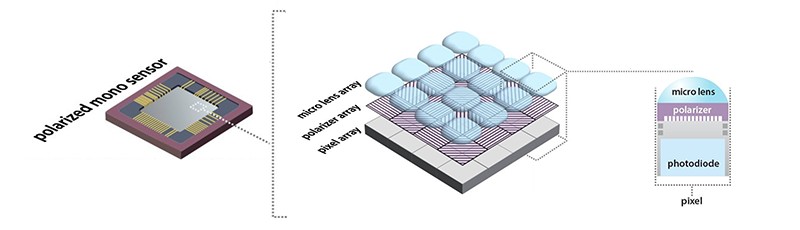

Polarsens, klasik bir CMOS sensörün üzerine, piksel seviyesinde entegre edilmiş bir polarize filtre katmanı ekler. IMX250MZR, 5.1 MP çözünürlüklü global shutter bir sensördür ve her pikselin önünde mikroskobik bir tel-ızgara (wire-grid) polarizör bulunur. Bu polarizörler dört farklı yöne göre konumlandırılmıştır: 0°, 45°, 90° ve 135°.
Tıpkı renkli bir kameradaki Bayer matrisinin 2×2 RGGB düzeni gibi, burada da komşu dört piksel bir "hesaplama bloğu" oluşturur. Aradaki fark, her pikselin farklı bir renge değil farklı bir polarizasyon açısına duyarlı olmasıdır. Filtre matrisi sensörün cam kapağının altında değil, doğrudan fotodiyotların üzerinde yer aldığından, hizalama hataları ve hayalet yansımalar en aza iner. Bu yapı, hareketli polarizör tekerleği veya birden fazla çekim gerektirmeden, tek karede dört farklı polarizasyon ölçümü almanızı sağlar.

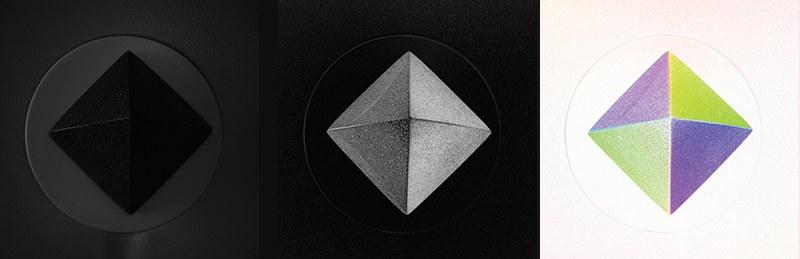

AoLP ve DoLP: Ham Veriden Anlamlı Görüntüye
Dört yönlü ham veriden, her piksel bloğu için iki temel büyüklük hesaplanır:
- AoLP (Angle of Linear Polarization): Polarizasyonun açısı. Yüzey yönelimi ve eğim hakkında bilgi taşır; düz bir yüzeyde belirli bir açı baskınken, kenar ve çatlaklarda bu açı keskin biçimde değişir.
- DoLP (Degree of Linear Polarization): Polarizasyonun derecesi, yani ışığın ne kadarının polarize olduğu. Parlak yansımalar ve stres bölgeleri yüksek DoLP değeri üretir.
Bu iki büyüklük, genellikle 0°, 45° ve 90° açılardan gelen yoğunluk değerlerine dayanan Stokes parametreleri üzerinden hesaplanır. Sonuçta elinizde tek bir gri tonlama görüntüsü yerine, her piksel için yoğunluk + açı + derece içeren çok katmanlı bir bilgi seti olur. Bu katmanları renk haritalarına dönüştürerek, çıplak gözle ya da standart kamerayla ayırt edilemeyen detayları görünür kılabilirsiniz.

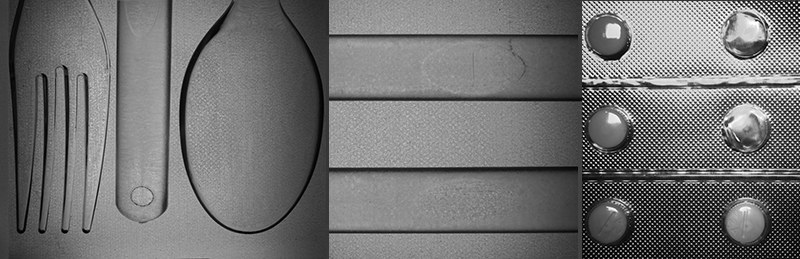

Uygulama Alanları

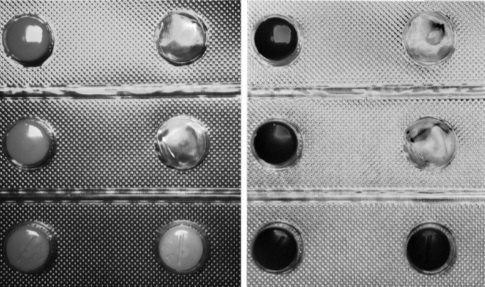

Parlama ve Yansıma Giderme
Cam, parlatılmış metal, plastik veya ekran gibi yüzeylerdeki keskin yansımalar makine görüşünün klasik düşmanıdır. Polarsens ile yansımanın baskın olduğu polarizasyon açısını seçerek ya da DoLP bilgisini kullanarak parlamayı bastırabilir, altta kalan etiketi, baskıyı veya yüzey kusurunu ortaya çıkarabilirsiniz. Bunu yaparken ek bir fiziksel polarize filtre döndürmenize gerek kalmaz; doğru açı yazılımsal olarak seçilir.
Şeffaf Malzeme ve Cam Çatlak Muayenesi
Şeffaf nesnelerde çatlak, çizik ve iç kusurlar yoğunluk görüntüsünde neredeyse görünmezdir, çünkü ışığı bloke etmezler. Ancak bu kusurlar ışığın polarizasyonunu bozar. AoLP ve DoLP haritalarında çatlak hatları ve kenarlar belirgin kontrastla öne çıkar. Cam, lens, kaplama filmi ve ambalaj kontrolünde bu kazanım çok değerlidir.
Plastikte Stres Analizi (Fotoelastisite)
Şeffaf plastiklerde kalıplama sonrası kalan iç gerilimler, malzemenin polarize ışığa tepkisini değiştirir. Fotoelastisite ilkesinden yararlanan Polarsens kameralar, enjeksiyon parçalarındaki, lehim sonrası optik bileşenlerdeki veya cam panellerdeki gerilim yoğunlaşmalarını harita olarak gösterir. Böylece ürün sahada kırılmadan önce, üretim hattında zayıf bölgeleri tespit edebilirsiniz.

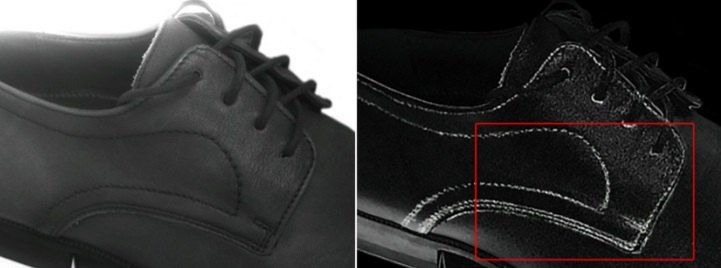

Yüzey/Doku Ayrımı ve Siyah Parça Defekti
Renk ve parlaklığı birbirine çok yakın malzemeler, standart kamerada birbirinden ayırt edilemez. Polarizasyon ise yüzey yönelimine ve pürüzlülüğüne duyarlı olduğundan, aynı renkteki farklı dokuları ayırabilirsiniz. Özellikle siyah lastik, plastik ve boyalı parçalar gibi düşük kontrastlı yüzeylerde, polarizasyon kontrastı yoğunluk kontrastının yetersiz kaldığı çizik, kabarcık ve akıntı kusurlarını açığa çıkarır.
Mono ve Renkli Polarsens
Polarsens iki temel varyantta sunulur. Mono modeller (IMX250MZR) yalnızca polarizasyon bilgisini en yüksek çözünürlük ve hassasiyetle yakalar; stres analizi ve yansıma giderme gibi saf polarizasyon uygulamaları için idealdir. Renkli modeller (IMX250MYR) ise polarizasyon filtresini renk filtresiyle birleştirir; böylece hem renk hem polarizasyon bilgisini tek karede elde edersiniz, ancak çözünürlük her iki bilgi türüne bölündüğü için mono modele göre bir miktar çözünürlük ödünü söz konusudur.

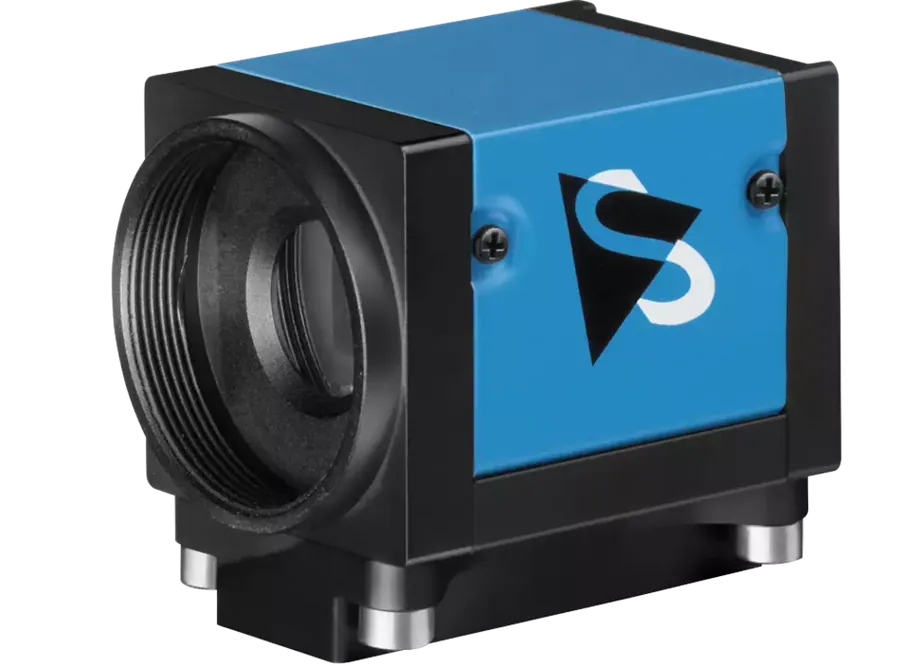

The Imaging Source bu sensörü hem USB 3.0 (ör. DZK 33UX250, 75 fps'e kadar) hem de GigE (24 fps'e kadar) arayüzlerinde, mono ve renkli varyantlarla sunar. Böylece kare hızı, bant genişliği ve kablo mesafesi gereksiniminize göre uygun modeli seçebilirsiniz.
Standart Kameraya Göre Artısı
| Özellik | Standart Kamera | Polarsens Kamera |
|---|---|---|
| Yansıma/parlama kontrolü | Fiziksel filtre, manuel | Yazılımsal, tek kare |
| Şeffaf kusur tespiti | Zayıf, görünmez | AoLP/DoLP ile yüksek kontrast |
| Stres/gerilim analizi | Mümkün değil | Fotoelastisite haritası |
| Düşük kontrastlı yüzey | Belirsiz | Doku ayrımı mümkün |
Kısacası Polarsens, sahnedeki ışığın yoğunluk dışında kalan bilgisini de değerlendirerek, klasik kameranın kör kaldığı problemleri çözülebilir hâle getirir.
Sonuç
Sony IMX250MZR tabanlı Polarsens kameralar; cam, yansıtıcı yüzey ve şeffaf malzeme uygulamalarında, stres analizinde ve düşük kontrastlı defekt kontrolünde standart kameralara göre belirgin bir avantaj sunar. The Imaging Source'un polarsens kamera portföyü ve Hikrobot'un endüstriyel görüntüleme çözümleriyle, uygulamanıza en uygun mono veya renkli modeli birlikte belirleyebiliriz. Doğru sensör, optik ve aydınlatma seçimi için endüstriyel kamera ürünlerimizi inceleyebilir, Aremak'ın 20 yıla yakın tecrübesinden yararlanabilirsiniz.
